電纜橋架的各種彎頭配件一般由廠家預留。在現場做的缺點是:首先，它不漂亮；其次，它不耐用(特別是用于噴涂和熱浸鋅處理)；第三，它需要工時；特別是有些項目監理不允許在現場加工，所以用戶通常會根據施工圖紙?zhí)崆白龊们鍐危趶S家訂貨后直接安裝。在安裝

電纜橋架時，一般有三種彎頭:一種是水平彎頭，另一種是垂直彎頭，另一種是之字形彎頭下面的例子說明了這些彎頭的制造方法和公式:

例:400×150的橋架彎曲成45度的“之字形”。從橋的側面取15厘米X0.8，在橋的底部畫一個點，將距離分成相等的部分。然后這三個點連接起來形成一個45度的等腰三角形(另一邊使用相同的方法)。然后切掉三角形，形成一個45度的彎曲，然后使用高度X1.41作為較里面的頂點，再次繪制三角形。方向與前一個方向相反，形成45度的之字形。90度彎曲是繪制一個兩倍于要制作的邊的三角形，例如，400×150用作水平彎曲，然后400×2用于繪制一個三角形并將其切斷，150×2用作垂直彎曲。公式總結為

:例如，對于一個45度的斜坡彎頭，你只需要記住這句話就知道怎么做:“爬升45度，橋高乘以0.8，把三條線分成一個彎，斜邊是爬升高度乘以1.41 30度，橋高乘以0.8除以45乘以30，把三條線分成一個彎，斜邊是爬升高度乘以2級，90度彎是橋寬乘以0.8，一條線一條線地分，斜邊(內邊)下面

是說明橋架彎曲的方法:

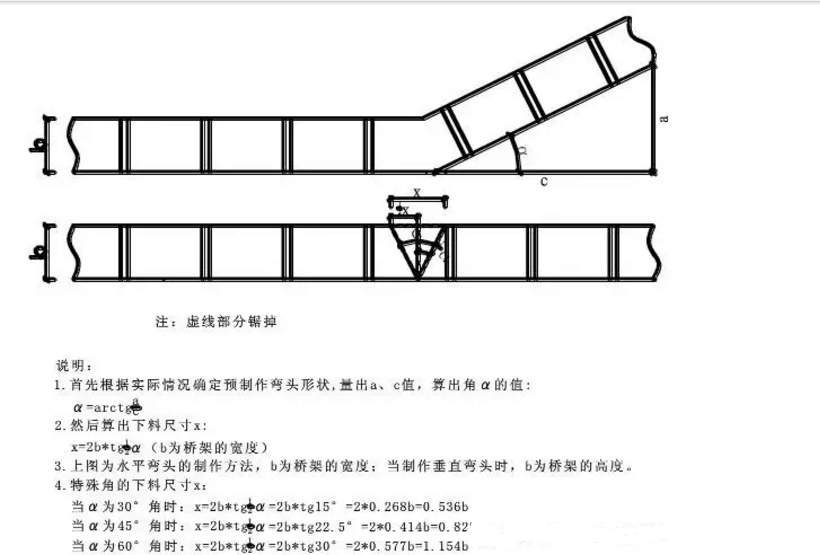

1，制作單個彎曲的方法:

2，制作多層等間距等高電纜橋架任意角度彎曲的方法

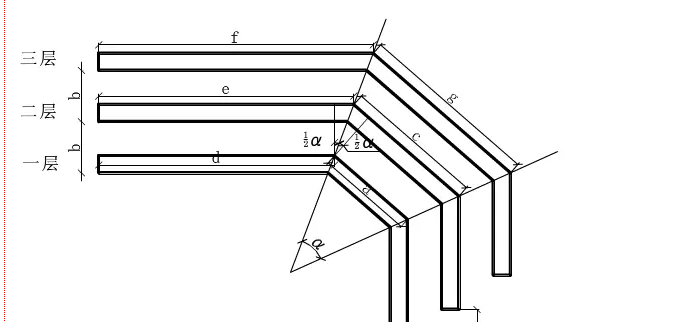

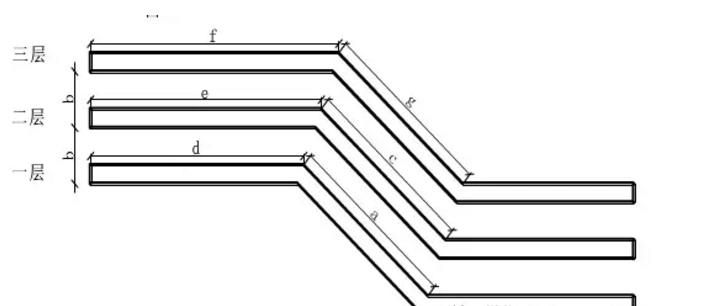

，制作的方法和步驟:本圖中的角度α值與“1”中的角度α值相同；此圖中的b值不同于“1”中的b值，即層間距值。1.制作苐yi層彎頭:苐yi層兩個彎頭的方法與“1”中彎頭的方法相同。兩個彎頭之間的距離A由現場確定，但必須滿足電纜彎曲半徑的要求。2.制作第二層彎頭:
