線槽電纜橋架

電纜橋架的介紹有多種類型，所以本文介紹線槽電纜橋架。

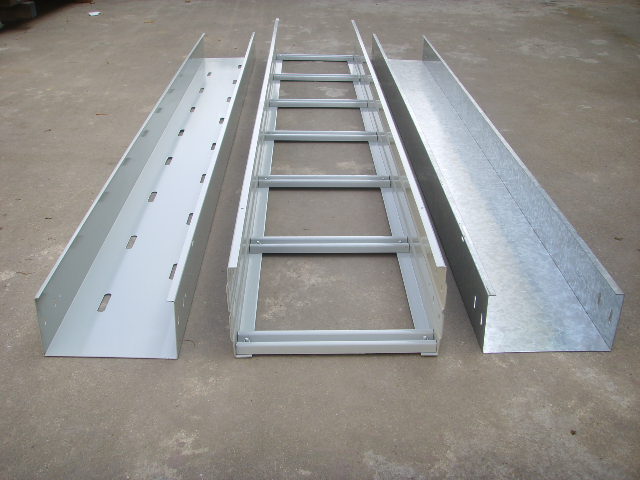

槽型電纜橋架是由整塊鋼板彎曲而成的槽型構件。從概念上講，它在高度和寬度比上不同于托盤架。托盤架又淺又寬。線槽電纜橋架有一定的深度和封閉性。

槽電纜槽可用于全封閉電纜敷設。它較適合鋪設計算機電纜、通信電纜、熱電偶電纜和其他高靈敏度系統的控制電纜。在重腐蝕環境下，對控制電纜的屏蔽干擾和電纜保護具有良好的效果。

槽式電纜橋架產品的選擇要點:槽式電纜橋架及其支吊架應采用耐腐蝕的剛性材料或經過防腐處理，滿足工程環境和耐久性的要求。

2、電纜橋架在有防火要求的截面上，可在電纜梯架上增設具有耐火或阻燃性能的板、網等材料，形成封閉或半封閉結構，在橋架及其支撐吊架表面采取

涂刷防火涂料等措施，其整體耐火性能應滿足相關國家標準或標準的要求

3、鋁電纜橋架不應用于防火要求高的場所。

4，線槽電纜橋架的寬度和高度的選擇應滿足填充率的要求。一般情況下，電力電纜的爬梯和電纜橋架的填充率為40% ~ 50%，控制電纜的填充率為50% ~ 70%，

項目開發預留10% ~ 5%。

5，在選擇索橋荷載等級時，索橋的工作均布荷載不得大于所選索橋荷載等級的額定均布荷載。如果索橋支吊架的實際跨度不等于2m，工作均布荷載應滿足要求。

6，各種構件和支吊架應滿足相應荷載的要求，其規格尺寸應與托盤和梯子的直線段和彎曲系列相匹配。

7，當選擇槽式電纜槽的彎曲貫通或上下導向裝置時，電纜槽內電纜的較小允許彎曲半徑不得小于。

8。對于跨度大于6m的鋼索橋和跨度大于2m且承載要求大于荷載等級D的鋁索橋，應根據工程條件進行強度、剛度和穩定性的計算或試驗驗證。當

9和幾組電纜橋架平行敷設在同一高度時，應考慮相鄰電纜橋架之間的維護和檢修距離
